3D LASER SCANNING
현장의 형상을,
설계에 쓰이는 데이터로.
대형 구조물과 기존 설비의 치수·형상을 파악하고 도면과 모델에 반영합니다. 배관설계 분야의 As-built 자료와 기존 플랜트의 역설계 등 현황 정보가 필요한 업무에 활용합니다.
01 / SCOPE
이런 업무에 적용합니다.
- 대형 구조물의 치수 측정
- 기존 배관설비의 As-built 현황 파악
- 플랜트 역설계와 기존 설비 3D 모델링
02 / DELIVERABLES
설계 이후, 받게 될 자료.
01
치수 측정 자료
대상 구조물과 설비의 치수 정보를 파악합니다.
02
As-built 현황 도면
현재 설치 상태를 도면에 반영합니다.
03

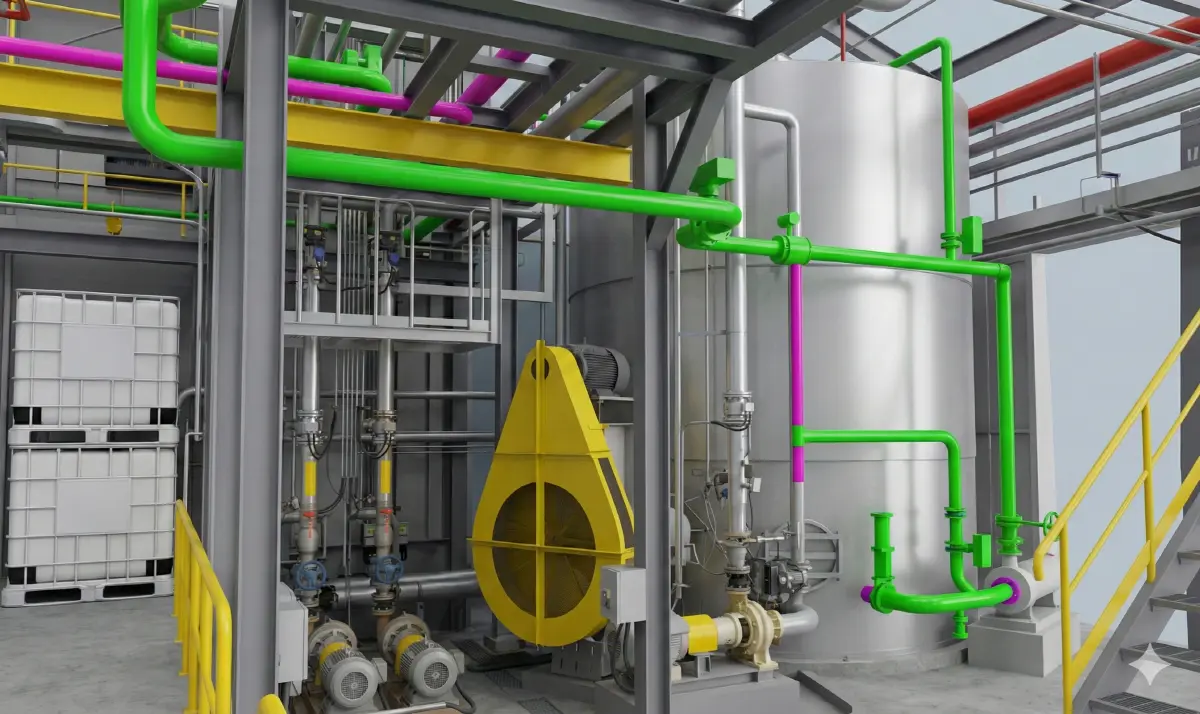

기존 설비 3D 모델
현황을 검토하고 후속 설계에 활용할 모델을 작성합니다.
파일 형식, 상세 수준과 최종 납품 범위는 프로젝트별로 협의합니다.

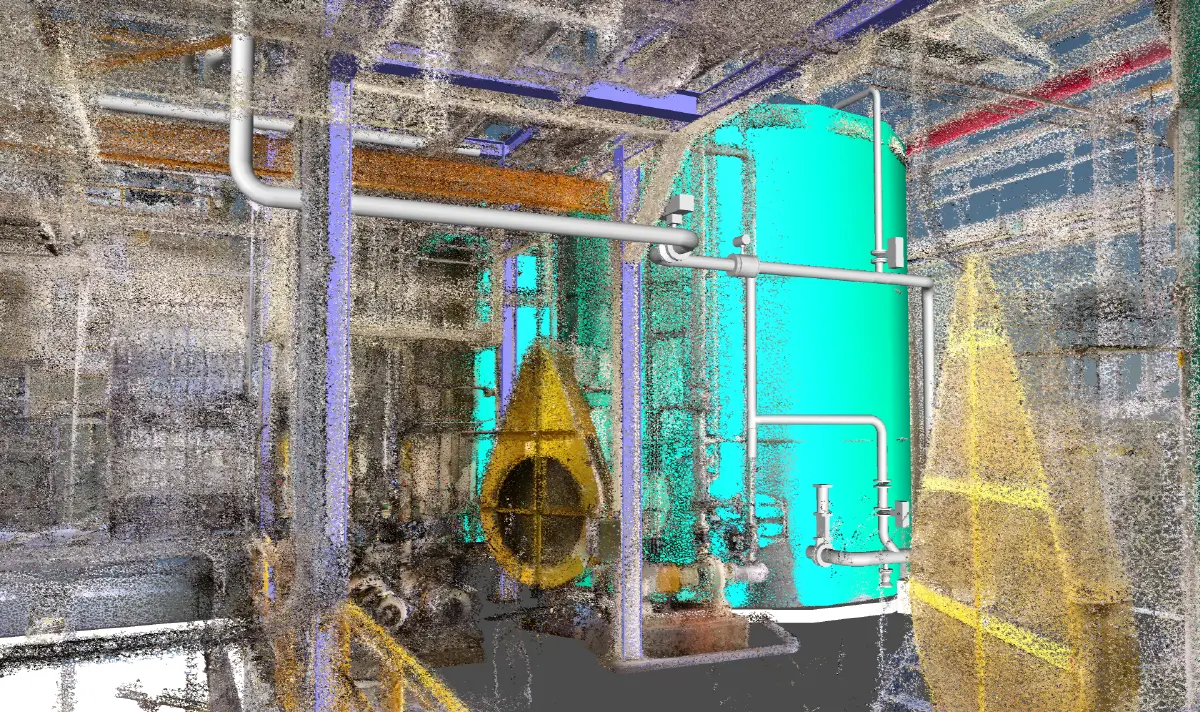

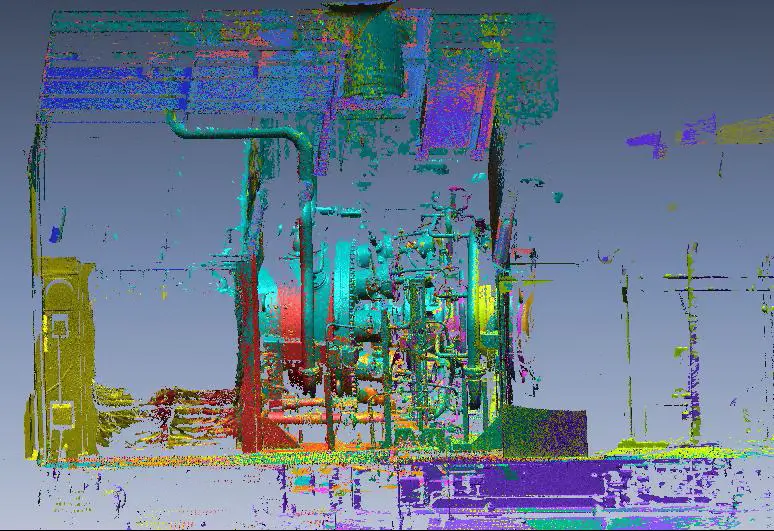

03 / DESIGN MATERIALS
설계 자료를 살펴보세요.
04 / QUESTIONS
상담 전에 궁금하실 내용.
도면이 없는 기존 설비도 검토할 수 있나요?
현장 상태와 접근 가능 범위를 확인한 뒤 필요한 조사·측정 및 모델링 범위를 협의합니다. 현장 사진만 있어도 초기 상담 자료로 활용할 수 있습니다.
정확도와 납품 파일은 어떻게 정하나요?
활용 목적, 대상 규모와 현장 조건에 따라 요구사항이 달라집니다. 고정된 정확도나 납기를 약속하기보다 작업 전에 필요한 수준과 파일 형식을 합의합니다.
LET’S TALK ENGINEERING
현장에 필요한 설계,
함께 정리해 드리겠습니다.
설비 종류, 필요한 작업과 희망 일정을 알려주세요.
