제철기계스카핑머신 PM1

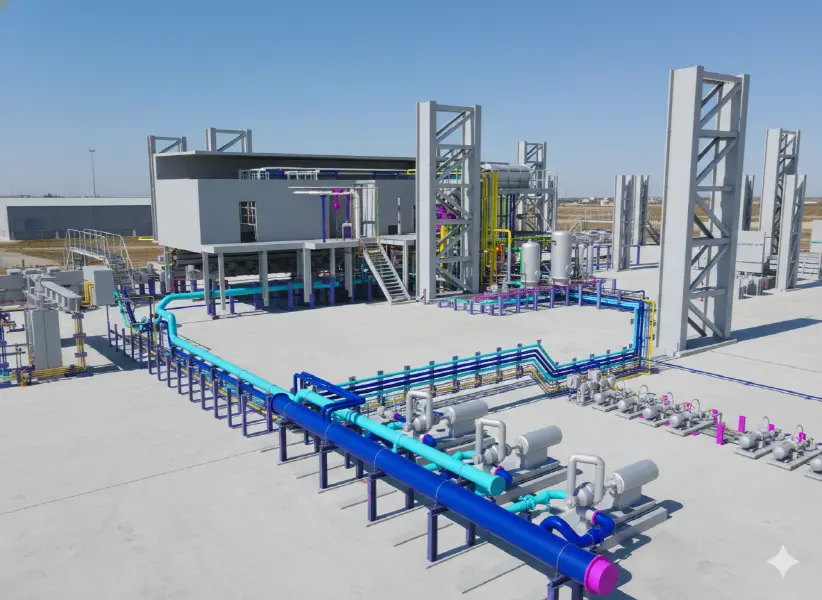

스카핑머신 전체 배관설계
MACHINE DESIGN
설비의 구조와 배치를
구체적인 도면으로.
기계의 구조와 설비 간 배치를 검토하고, 제작과 설치에 필요한 설계 정보를 정리합니다. 제지기계부터 제철설비와 산업기계까지 프로젝트의 요구에 맞춰 업무 범위를 협의합니다.
01 / SCOPE
이런 업무에 적용합니다.

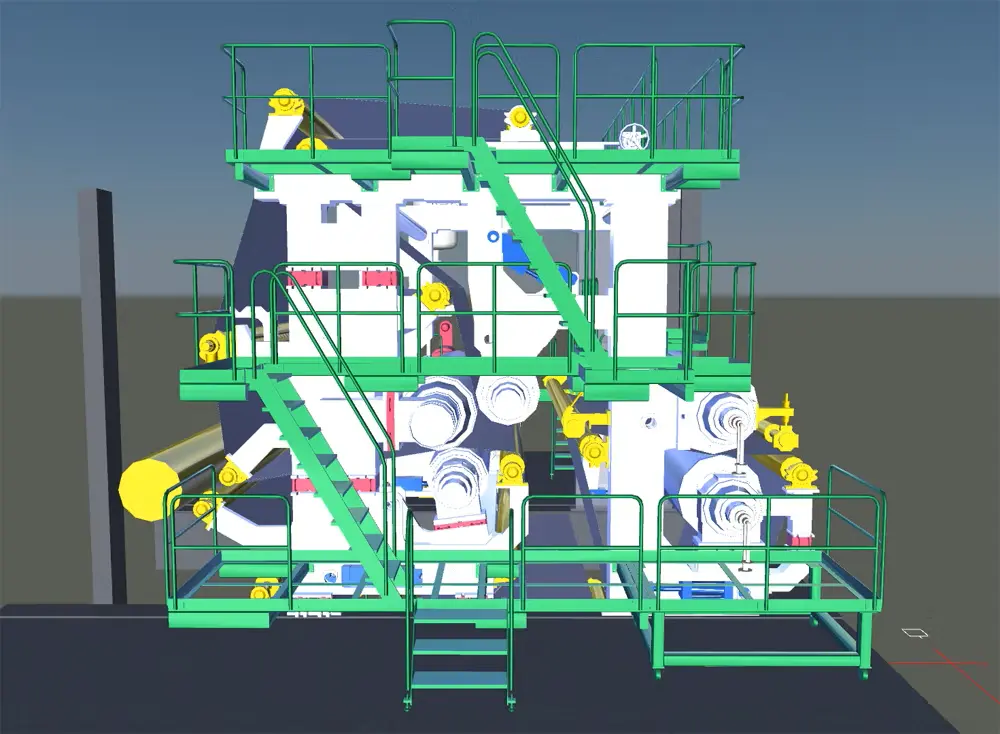

- 제지기계 — Wire · Press · Reel Part, 원질 Steel Tank

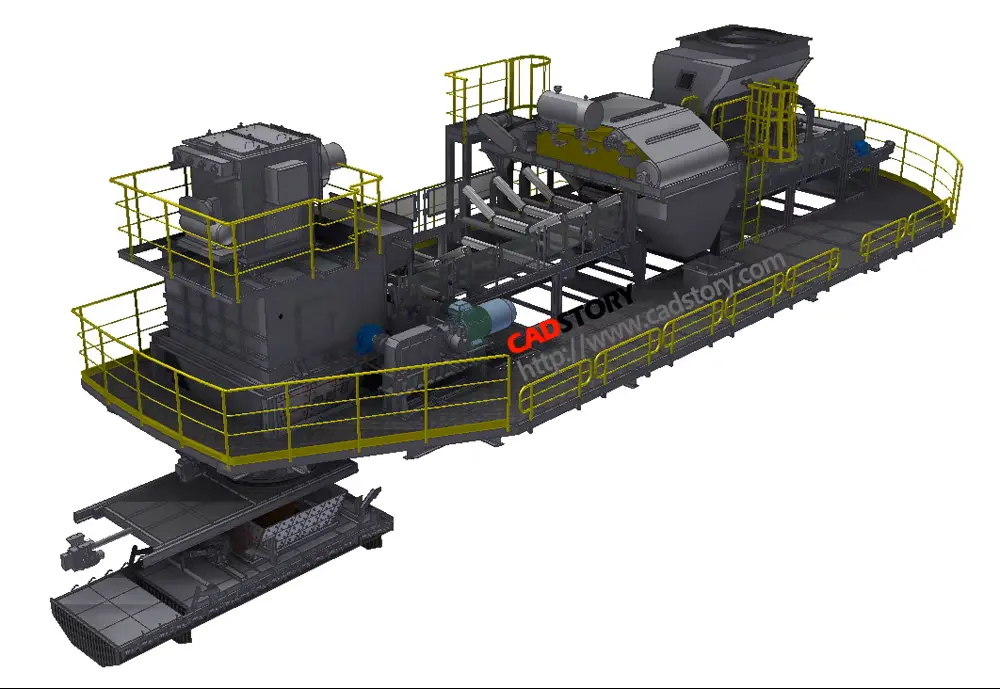

- 제철기계 — 냉연설비, 연주설비, 스카핑머신
- 산업기계 — 장치와 구조물의 상세 설계
02 / DELIVERABLES
설계 이후, 받게 될 자료.
01

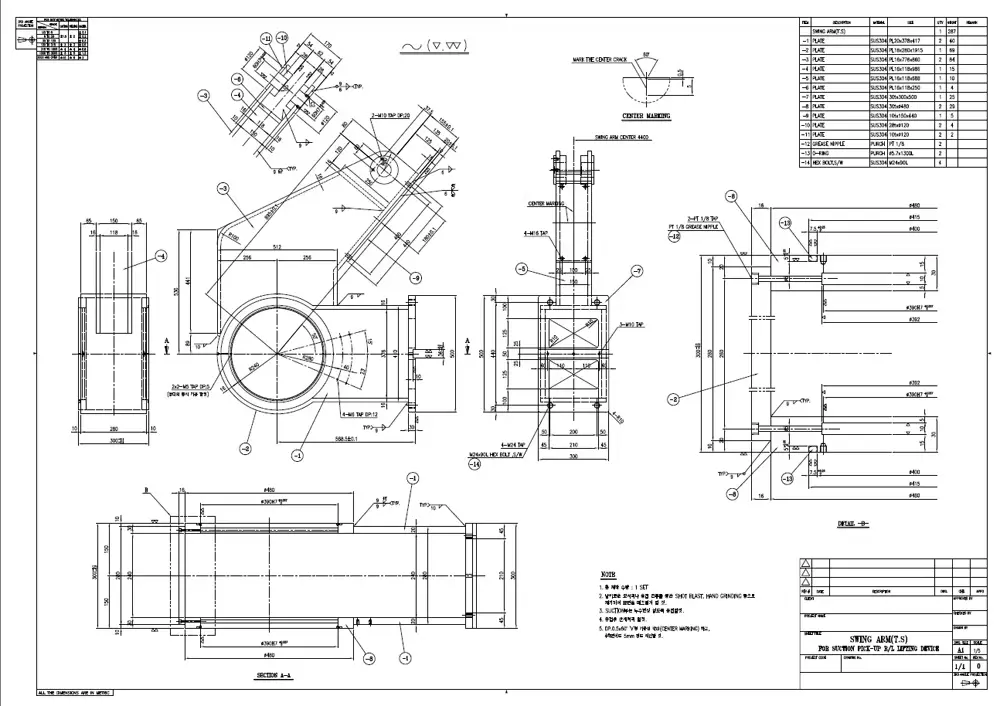

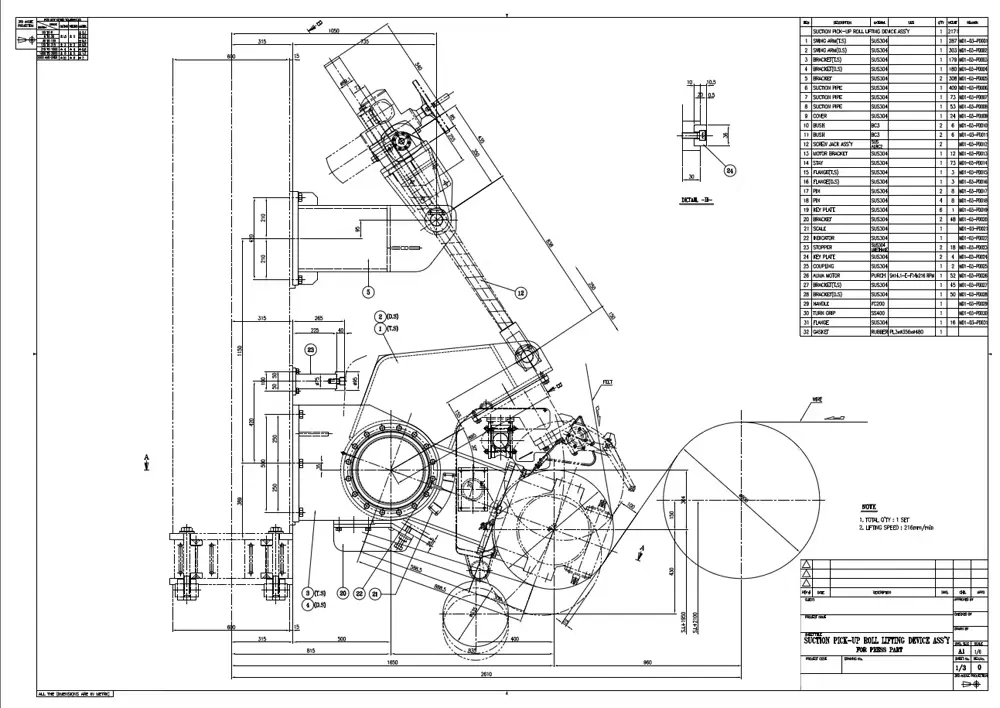

기계·구조물 상세도면
장치의 형상과 구조를 도면으로 구체화합니다.
02
장치 배치·기초도면
설비 위치와 설치에 필요한 정보를 정리합니다.
03
3D 장치 모델링
장치의 구성과 배치를 입체적으로 검토할 수 있는 모델을 작성합니다.
파일 형식, 상세 수준과 최종 납품 범위는 프로젝트별로 협의합니다.
03 / DESIGN MATERIALS
설계 자료를 살펴보세요.
04 / QUESTIONS
상담 전에 궁금하실 내용.
제작도면만 의뢰할 수 있나요?
필요한 도면 종류와 제공 가능한 기초 자료를 알려주시면 해당 범위의 수행 가능 여부를 검토합니다. 설계 범위와 납품 형식은 착수 전에 협의합니다.
구조해석도 함께 검토할 수 있나요?
구조해석이 필요한 경우 전문 협력사와 협업합니다. 해석 대상, 입력 조건과 설계 업무의 경계를 먼저 확인합니다.
LET’S TALK ENGINEERING
현장에 필요한 설계,
함께 정리해 드리겠습니다.
설비 종류, 필요한 작업과 희망 일정을 알려주세요.
